YW32-100T四柱液壓機

　　威力重工YW32-100T液壓機是三梁四柱式液壓機，YW32-100T三梁四柱液壓機適用于各大、中、小型企業、工廠、工礦及汽車修理廠、重型機器、法蘭盤、皮帶盤、軸襯套、軸承拆裝作業、校直校正、彎曲、配上模具可沖孔，落料、拉伸、折邊取代老式螺旋手壓機進行壓形作業，裝上壓力表可進行千斤頂測試。

　　采用計算機優化結構設計，三粱雙柱式結構，簡單、經濟、實用。液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連結管路與泄漏點。采用按鈕集中控制，具有調整，雙手單次循環二種操作方式。獨立的電氣控制系統，工作可靠，動作直觀，維修方便。通過操作面板選擇，可實現定程，定壓二種成形工藝，并具有保壓延時等性能。工作壓力、行程根據工藝需要在規定范圍內可調。

　　本系列雙柱液壓機適用于金屬材料的拉伸、彎曲、翻邊、冷擠、沖裁等工藝，還適用于校正、壓裝、粉未制品、磨料制品壓制成形以及塑料制品、絕緣材料的壓制成形。

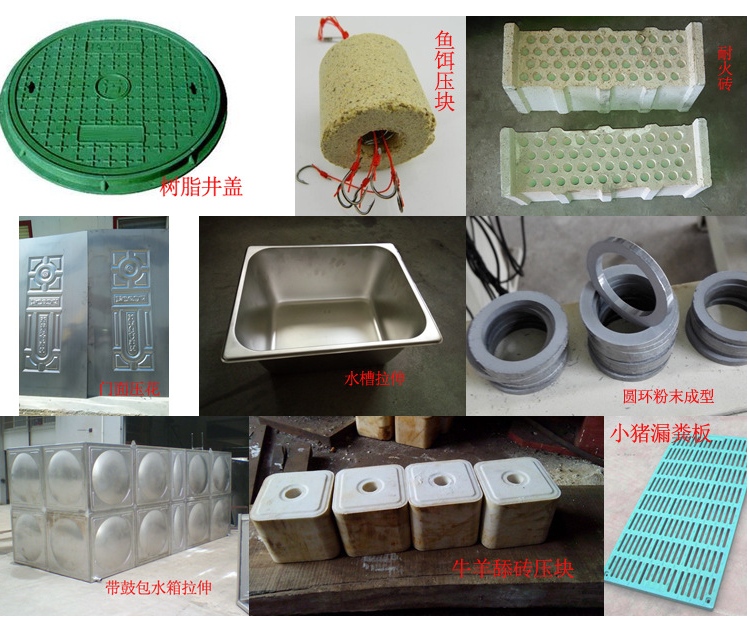

四柱液壓機產品壓制案例

技術參數	YW32-100T/A	YW32-100T/B	YW32100T/C
公稱力（KN）	1000	1000	1000
滑塊行程	400	500	600
開口高度	500	600	800
滑塊速度（mm/s）	30	50	100
工進速度（mm/s）	5-10	5-12	5-12
回程速度（mm/s）	40	50	80
工作臺面	640	800	1000
有效尺寸	560	800	1000
電機功率	5.5	5.5	7.5

　　備注：1、參數僅供參考，具體參數以出廠實樣為準，如有變動不另行通知！可根據用戶需求訂做。



                   2、滑塊速度根據用戶使用工藝及要求選定，如客戶無特殊要求，我公司按我方常規配置。

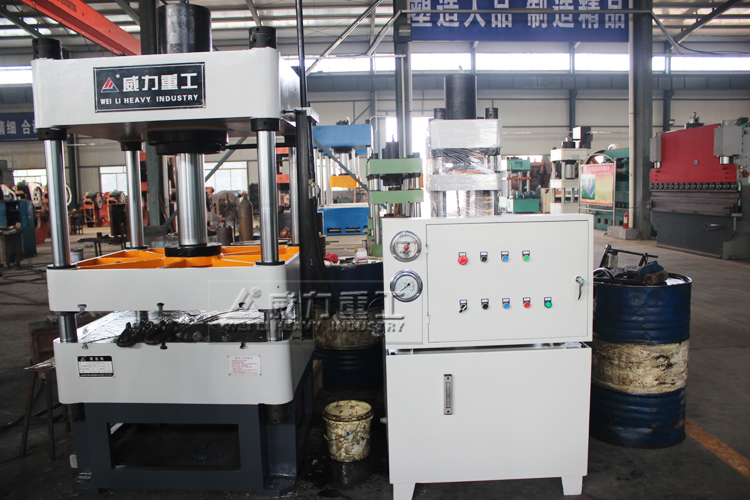

100噸三梁四柱液壓機車間實物

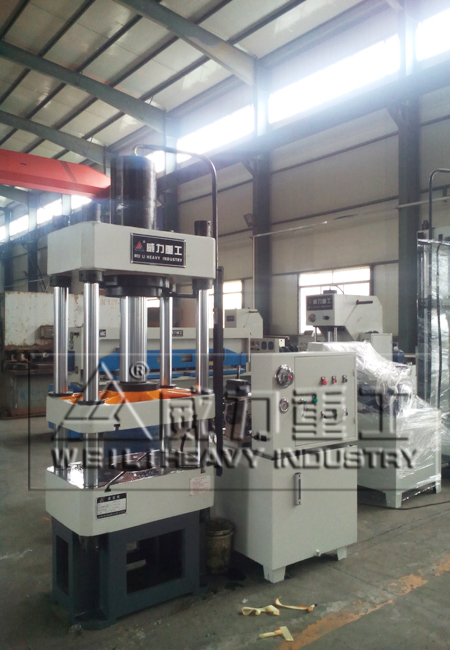

100噸三梁四柱液壓機車間現貨

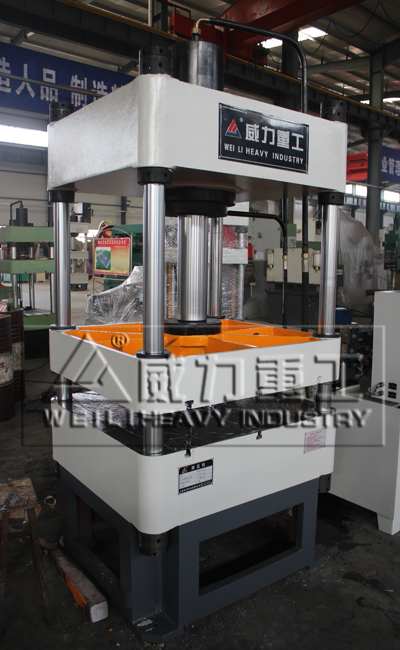

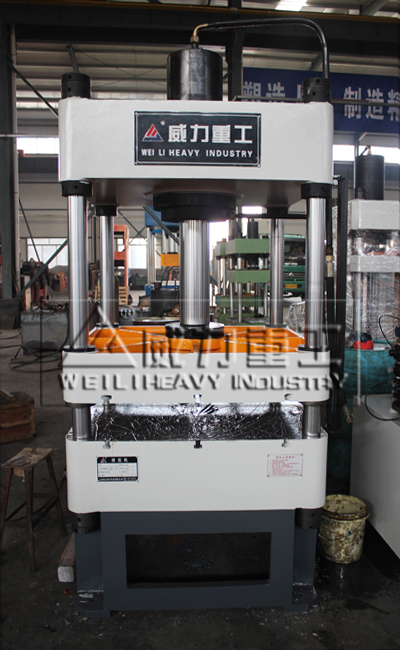

100噸三梁四柱液壓機主機外觀


　　1.機器泵站和主體連體式設計，單獨泵站



　　2.缸底、鋼筒、活塞、活塞桿整體鍛打，材料：45#鋼。



　　3.活塞桿離了氮化，表面滲碳淬火，深度：0.03mm~0.04mm，電鍍硬鉻，層厚0.04mm~0.05mm4.立柱采用45#中碳鋼，進行調質處理，表面淬火處理，電鍍。



　　100噸三梁四柱液壓機工作原理：



　　四柱液壓機是油泵把液壓油輸送到集成插裝閥塊，通過各個單向閥和溢流閥把液壓油分配到油缸的上腔或者下腔，在高壓油的作用下，使油缸進行運動.液壓機是利用液體來傳遞壓力的設備。液體在密閉的容器中傳遞壓力時是遵循帕斯卡定律。



　　四柱液壓機的液壓傳動系統由動力機構、控制機構、執行機構、輔助機構和工作介質組成。動力機構通常采用油泵作為動力機構，一般為積式油泵。為了滿足執行機構運動速度的要求，選用一個油泵或多個油泵。低壓用齒輪泵；中壓（油壓小于6.3MP）用葉片泵；高壓（油壓小于32.0MP)用柱塞泵。各種可塑性材料的壓力加工和成形，如不銹鋼板鋼板的擠壓、彎曲、拉伸及金屬零件的冷壓成形，同時亦可用于粉末制品、砂輪、膠木、樹脂熱固性制品的壓制。
