150噸液壓機_150噸油壓機功能特點:



　　計算機優化結構設計，三梁四柱式結構，簡單、經濟、實用。



　　液壓控制采用插裝閥集成系統，壓力可調，流量穩定，動作可靠，使用壽命長，減少了連結管路和泄露點。



　　獨立的電氣控制系統，工作可靠，動作直觀，維修方便。



　　采用按鈕集中控制，具有點動和半自動操作方式



　　通過操作控制裝置，可實現定程、定壓兩種成形工藝，并具有保壓延時等功能



　　滑塊的工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。



　　YW32-150T油壓機技術參數

1.公稱壓力：1500KN

2.很大系統壓力：25MPA

3.主缸行程：500MM

4.工作臺有效尺寸：1500MM*1200MM

5.很大開口高度：700MM

6.下頂缸：30T

7.下缸行程：260MM

8.泵站：40L

9.配置：充液

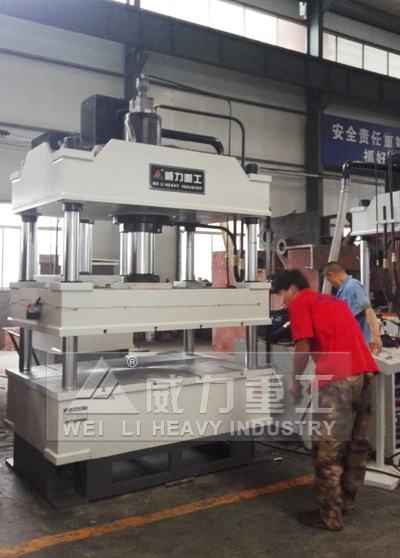

　　150噸油壓生產車間實物產品展示

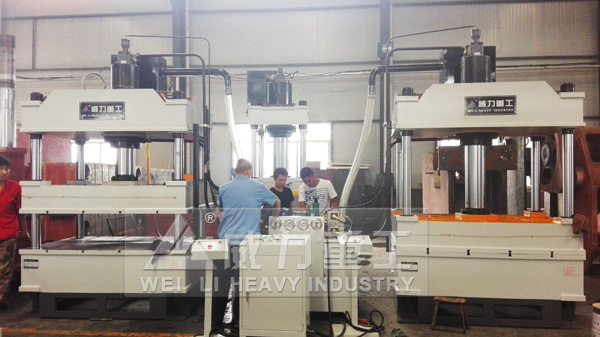

寧陽客戶定做的兩臺150噸液壓機

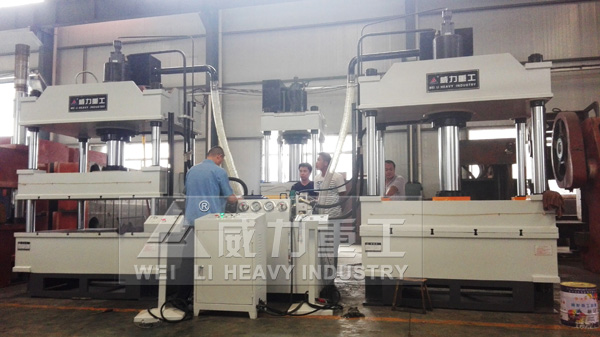

150噸油壓機現場試機

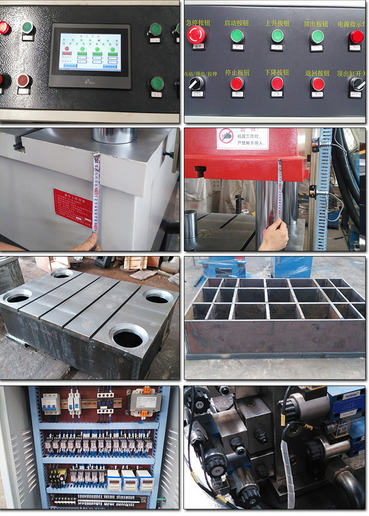

　　150噸液壓機細節圖

液壓機產品細節圖

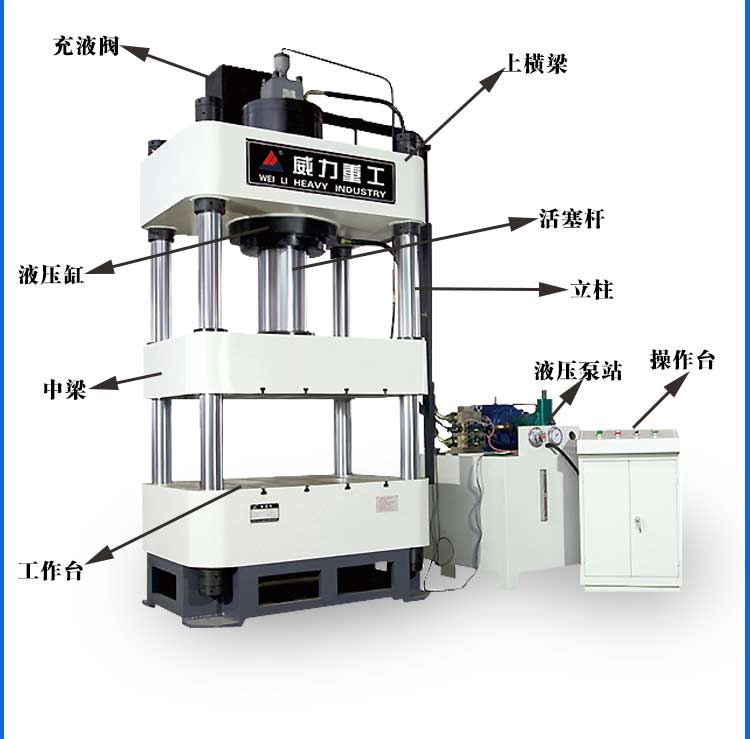

　　150噸液壓機結構



　　150噸液壓機由主機及控制機構兩大部分組成，通過主管道及電氣裝置聯系起來構成一體。主機包括機身、主油缸、頂出缸及允液系統。

　　1、機身



　　機身由上橫梁、滑塊、工作臺、立柱、鎖緊螺母、調節螺母等組成，上橫梁和工作臺用四根立柱與鎖緊螺母聯成一究竟剛性桁架，滑塊則由四根立柱導向，在蹭作上下運動。通過調節四個調節螺母，可調節滑塊下平面對工作臺臺面的不平行度及行程時的不垂直度。在滑塊下平面及工作臺上平面上，設有T形槽，可配M24的螺栓專供安裝工模具用。



　　在工作臺中央有一圓孔，頂出缸由壓套緊壓于圓孔內的臺階上，在上橫梁中央孔內，裝有主油缸。主油缸由缸口端的臺階和大螺母緊固于橫梁上。滑塊中央的大孔，是用來裝主活塞桿的，由螺栓和螺紋法蘭反滑塊與主活塞桿聯成一體。在滑塊四立柱孔內，裝有導套，以便于磨損后更換同，在外部均裝有壓配式的壓注油杯，用以潤滑立柱——導套運動付，在孔口端均裝有防塵圈，以防止污物進入運動付，保持運動的潔凈。在鎖緊螺母和調節螺母上，均配有緊定螺釘?shù)淖香~墊，機器調整好后，擰緊螺釘可防止螺母松動。



　　2、主油缸



　　主油缸為雙作用活塞式油缸，缸底為封底式整體結構，在缸體內裝有活塞頭，在活塞頭的外圈上，裝有兩道向上，一道向下的孔用Yx形密封圈與缸壁密封；活塞頭的內圈與活塞桿的密封，是由兩道O形密封圈來實現，從而使缸內形成上下兩個油腔。在缸口裝有導向套，以保證活塞運動時有良好的導向性能。在導向套內孔裝有一道軸用Yx形密封圈，在導向套外圓上裝有兩道O形密封圈，以保證缸口部分的密封性能。缸口端采用可拆卸式的卡環聯接，在端部裝有防塵圈，以防止污物進入油缸內，保持油液的清潔。在主油缸的缸底上裝有充液閥，以螺紋聯接，并由O形密封圈密封。在缸體的上端面，裝有充液筒，用螺栓堅固聯接，并用耐油橡膠圈密封。



　　3、頂出油缸



　　頂出油缸的形式和作用原理與主油缸相同。缸底采用了卡鍵式結構，可以拆卸。在活塞頭的外圈，只布置兩道（一上一下）方向相反的孔用Yx形密封圈。在活塞桿外伸端的端面上，設有一個M36的標準螺紋孔，以供配置頂桿用。在缸體的上端面，有2-M12的標準螺孔，供吊裝頂出缸用。



　　4、充液系統



　　充液系統由充液閥和充液筒兩部分組成。當滑塊快速下行時，由于主油缸上腔的負壓而吸開充液閥的主閥，使充液筒內的大量油液流入主缸上腔，以使滑塊能順利的快速下行。卸壓時，控制油首進步入控制閥內，使其控制活塞克服彈簧力，推動卸荷閥芯下行，使主缸上腔的高壓油通過卸荷閥芯與充液筒內接通，達到卸壓的目的。



　　在充液筒上部設有長形油標，用來觀察油位。充液筒踣的溢流管，把充液筒的容積分為兩部分：下部油液是供滑塊快速下行用的，上部容積則是容納滑塊回程時，主缸上腔排出的油液。在充液筒的側下部，裝有一閘閥，用于定期更換油液。



　　液壓機故障原因及排除方法

現象	原因	排除方法
工作時升降板不上升或保壓時壓力明顯下降	高壓泵內有臟物或油封損壞	清洗或更換
	控制閥中有臟物、磨損或油封損壞	研磨或更換
	油泵反轉	重接電機線
	安全閥未調好	調好安全閥
	油箱內油液不足	加足油液
壓力不穩或爬行現象	油液不潔或泵、閥不潔	更換油或拆泵閥清洗
	油液或管道中有空氣	空行程數次
	高壓泵或控制閥中油封損壞	更換
	油液不足使油泵出現吸空現象	加足油液
漏油	油封損壞、螺塞未擰緊	擰緊螺塞

　　山東威力重工液壓機、四柱液壓機采購流程



　　一、液壓機床選型



　　購買前，您需要了解液壓機規格型號的一些參數指標，以滿足您生產工藝中的需求。請您參考一下幾個基本問題，以提高您設備選擇的正確性：



　　1、工件大小尺寸



　　根據工件大小尺寸，選擇相應的配備模具，從而選擇相匹配的液壓機。



　　2、工件的材料質地



　　如鋼材料、鋁合金、鐵材料等。



　　3、工件加工精度



　　客戶根據工件精度要求和模具相關，選擇達到要求的液壓機



　　4、工件加工工序



　　液壓機廠家|壓力機廠家可以根據客戶的加工工藝進行定制。



　　5、設備采購預算承受范圍



　　公司可以根據客戶的采購預算進行推薦，例如，可以根據客戶的工件加工在標準配置的基礎上增加或減少配置，從而客戶預算的合理范圍內，給客戶推薦更符合客戶需要的液壓機設備。



　　二、產品咨詢



　　不論你是否了解液壓機型號和參數是否符合你公司的生產需要，您都可以致電山東威力重工機床銷售部袁經理（0632-5681708,183-0637-0829（微信號同手機）



　　我們是公司具有液壓機銷售售前咨詢相關人員，您的需求能更快更直接的轉達到我們公司的售前咨詢?nèi)藛T處，由我們銷售經理聯系您。有任何需要和公司領導進行溝通，我們都能第一時間轉達。在此之外，除了通過電話咨詢了解產品外，您還可以通過我公司的線上網站：http://m.mujia.cc/進行查看，查看液壓機型號的詳細參數，液壓機客戶案例，在公司網站你就可以了解所有型號的具體參數規格和應用實例。省時，放心！



　　三、報價方式



　　在確定好您選擇的產品型號和參數后，請告知網站在線客服或直接撥打電話和我們聯系，我司業務經理會為您報價。

　　四、確認采購



　　1.合同簽訂



　　您的采購訂單將由為您服務的銷售經理全稱跟蹤處理，銷售經理和貴公司協商后提供一份雙方認可的銷售合同，貴公司采購負責人簽字，收到協商后的定金后，采購合同正式生效。



　　2、生產安排



　　銷售經理收到您合同回轉后，制作生產計劃單下達給生產計劃部，設備開始生產。



　　3、發貨



　　生產完成，設備調試成功，客戶付清設備余款后，由業務經理聯系物流發貨



　　4、設備驗收



　　白天請保持您的手機暢通，方便運輸司機聯系您收貨。收到機床后，請檢查：



　　1、外包裝是否破損，是否有雨淋、浸水現象，貨物是否損壞；



　　2、核對產品型號和數量，以及配件

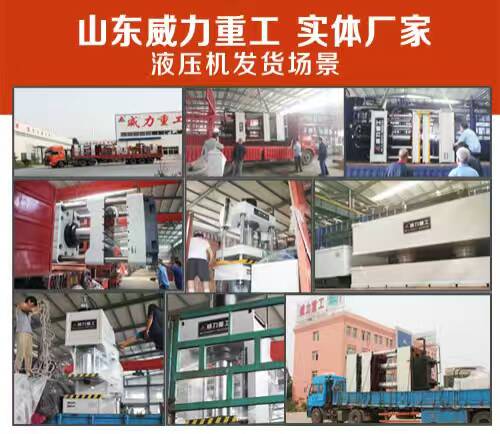

液壓機廠家發貨場景

　　滕州液壓機廠家山東威力重工可根據客戶要求定做生產63T至5000T各種規格的液壓機、并為客戶提各種型號液壓機，根據客戶要求定制油缸行程、設備開口高度、設備噸位、設備工作臺面大小、工作速度等。使用戶采購到很為合理、性價比很高的設備，豐富的制造、生產經驗，以精湛的生產技術，進步的生產工藝，精良生產設備，制造出質優價廉的產品。贏得了廣大客戶的信賴，具有較高的聲譽。竭誠歡迎廣大用戶光臨我廠洽談業務。
