160噸魚餌壓塊液壓機帶【自動送料裝置】圓形方形一模多出魚餌壓塊成型四柱液壓機油壓機山東威力重工機床有限公司按需定做，工期短交貨快！本案例介紹的是160噸三梁四柱液壓機。具體詳情如下介紹：

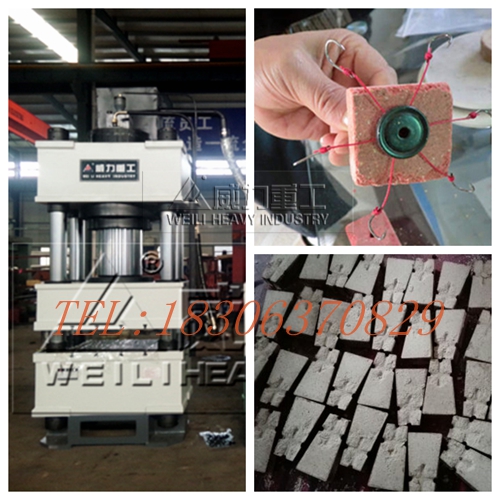

160噸魚餌壓塊液壓機

　　一、主要機械部件、機構：



　　1.1機身采用三梁四柱式結構，上梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整，具有良好的強度、剛度和精度保持性。



　　1.2上梁、工作臺、滑塊等大件為鋼板焊接件，經計算機優化設計，其強度、剛性、結構、防變形性等均滿足標準和使用要求，且有充裕的安全系數；采用二氧化碳?xì)怏w保護焊加手工電弧焊焊接，焊接質量達到要求，通過時效震動處理消除變形應力。



　　1.3滑塊：箱形結構的鋼板焊接件，四柱導向孔處導向套材料為納米分子復合材料，具有良好的耐麼性和精度保持性。滑塊下平面有T形槽用于安裝模具。



　　1.4上梁：箱形結構的鋼板焊接件，內裝有主工作油缸，上面裝有充液油箱等。

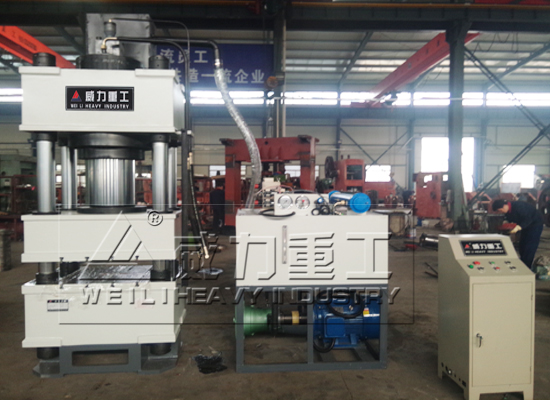

魚餌壓塊液壓機主機泵站外觀圖

　　1.5工作臺：鋼板焊接結構件，與上梁、滑塊通過立柱連成主機。



　　1.6油缸：采用五缸設計，布置在上橫梁孔內，采用雙道進口密封圈密封，導向部分采用焊銅處理，密封好耐磨性強，油缸體的材料為45號鍛鋼，鍛件為3級（GB/13315-1991）鍛件經過超聲波探傷檢測合格，調質處理硬度合格。



　　1.7工作臺下方有頂出裝置，主要用于頂出、退料等工藝，也可用于反拉伸制件的成型工藝。



　　1.8立柱：材料為45#鍛鋼，經調質處理，表面鍍硬鉻，增加耐磨性能，硬度合格。



　　1.9螺母材料為45＃鍛鋼，與立柱上的螺紋相配，鎖緊機身。



　　1.10限位裝置：位于主機機身右側，行程開關控制上下極限位置，調節上下限位開關即調節滑塊上下運動位置。

160噸魚餌壓塊液壓機車間實物

　　二、液壓系統：



　　2.1本機有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱等組成，動力機構中包括油液過濾，液位顯示等多種裝置。



　　2.2液壓系統采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點。主缸下腔有二級支承系統，確保在某一元件突然失靈的情況下滑塊不會下落。系統設有調壓閥，調整主缸上腔壓力。



　　2.3主油泵為軸向柱塞泵,性能穩定。

魚餌壓塊液壓機液壓系統

　　2.4油箱為鋼板焊接結構，設有油標便于觀測油位，空氣濾清器、閥集成塊等在油箱蓋板上方有序排列。



　　2.5主要液壓管路采用法蘭連接，并設有布局合理的抗震管夾，以防止高壓管道的震動和泄漏，管道安裝前進行酸洗和鈍化處理，以保證油液的清潔度。



　　2.6壓力表：本機使用抗震壓力表，不易損壞，電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到保護作用。



　　2.7壓力安全：插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油，使系統始終保持在設定壓力內，到達超壓保護作用。



　　三、電氣系統：



　　3.1設有獨立的電氣控制系統，繼電器或PLC控制系統（PLC另加價），采用按鈕集中控制。



　　3.2本機電源為AC380V，50HZ；指示燈電壓為380V。

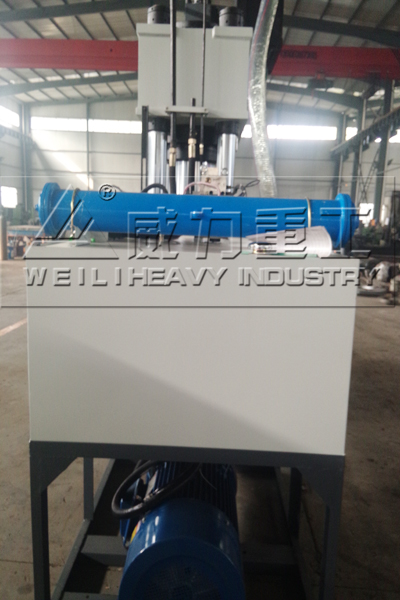

電氣系統

　　四、操作系統：



　　4.1可實現調整和半自動兩種操作方式。



　　4.2調整(點動)：操作相應的功能按鈕完成相應的動作，每按一次按鈕完成相應動作的一次點動，主要用于設備調整及更換模具時。



　　4.3半自動：按壓工作按鈕，完成一次工藝循環。



　　（半自動動作也可跟據用戶要求設定）



　　4.4滑塊行程由行程控制裝置調整。



　　4.5主缸由遠程調壓閥進行調壓。

魚餌壓塊液壓機車間現貨

　　五、安全裝置：



　　5.1靜止及急停按鈕：發生異常時按“靜止”按鈕，動作停止。按“急停”按鈕，包括電機停止運行。



　　5.2電機控制部分有熱保護器、斷路器等裝置，保護電機過載免受損壞及過流短路保護。



　　5.3主缸下腔控制塊設有防滑下落裝置及安全閥，滑塊可靜止在任意位置，防止滑塊失控下滑。



　　5.4超載保護：液壓系統回路設有安全閥，油壓超過設定值時液壓系統自動溢流限壓，保護設定值可調，確保壓機不會超載工作。



　　5.5超壓保護：電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到超壓保護作用。

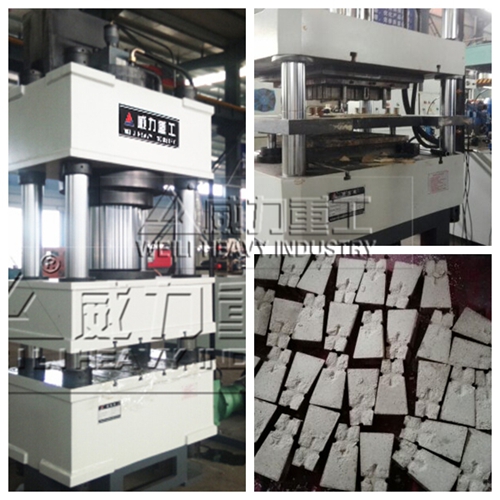

魚餌壓塊成型打樣產品

　　六、備品備件



　　易損管路密封件三套



　　七、所提供技術資料



　　1產品使用說明書一套：包括總圖、液壓原理圖、電氣原理圖、維護保養、\護保養，安全操作規程、裝箱單等



　　2產品安裝、維修、故障查找排除文字說明文件。



　　3基礎圖（合同簽訂后10日內提供）



　　4易損件清單



　　5電氣接線圖



　　八、160噸魚餌壓塊液壓機主要技術參數

型號		YW32-160	YW32-160A	YW32-160K
公稱壓力（KN）		1600	1600	1600
很大工作壓力（Mpa）		26	26	26
有效行程		400	400	400
很大開口		800	800	800
回程力（KN）		780	780	320
工作臺有效尺寸	左右	640	700	700
	前后	550	700	700
滑塊速度（mm/s）	快下	28	28	70
	工作	4-14	4-14	4-14
	回程	28	28	65
電機功率		5.5	5.5	5.5
