2000噸三梁四柱液壓機_YW32-2000T石墨坩堝成型液壓機





 2000噸三梁四柱液壓機是一款萬能液壓機，本系列液壓機可用于各種可塑性材料的壓制成型，特別適用于石墨坩堝成型，耐火磚水口磚成型，陶瓷粉末壓制成型制品和煤炭磚壓制成型等。

我公司針對石墨坩堝成型的壓制工藝設計制造了一款YW32-2000T石墨坩堝成型液壓機，液壓機采用三梁四柱的結構形式，主機機身帶雙向移動工作臺，工作效率高產量大。液壓系統采用伺服系統控制，機器省電噪音小，速度可調運行穩定，是壓制石墨坩堝成品的理想機型，目前國內好多石墨坩堝生產企業均在我公司定制了這款機器。下面就詳細介紹一下山東威力重工機床有限公司生產的2000噸石墨坩堝成型液壓機的概況。

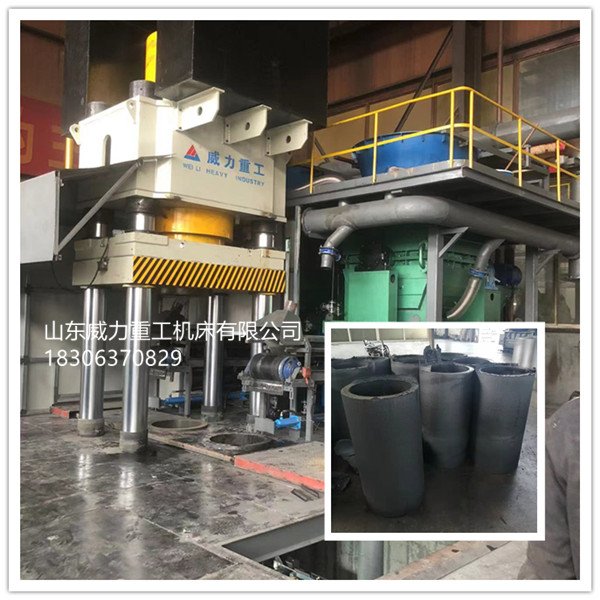

                         YW32-2000T石墨坩堝成型液壓機

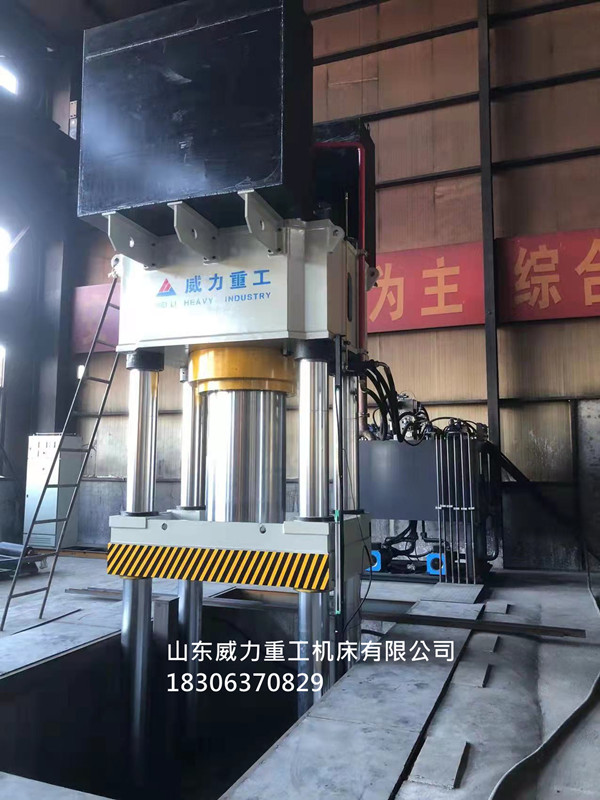

2000噸三梁四柱液壓機

2000噸石墨坩堝成型液壓機壓制的坩堝產品

YW32-2000T石墨坩堝成型液壓機結構組成形式：

液壓機主要構成 液壓機主要由主機、液壓系統、電氣控制系統、安全防護系統及其它輔助部件組成。

機身為三梁四柱式結構，滑塊導向為立柱圓柱面導向。立柱為四螺母結構，以便于機身預，三梁為鋼板焊接件， 液壓機滑塊為上傳動單缸加壓結構形式。

主機 ：機身為三梁四柱結構，由上梁、滑動梁、雙向移動工作臺、主缸、立柱、鎖母、導套、行程限位、上極限安全鎖緊裝置等組成。

上梁、滑動梁、工作臺：Q345B鋼板焊接而成，焊接后經回火處理消除內應力。滑動梁四角立柱孔內裝有 導套導向，下平面加工有T 型槽以固定模具，上平面與主缸相連。



YW32-2000T石墨坩堝成型液壓機液壓控制系統



液壓機動力系統放置于機器右端，電氣柜放置在機器右端，操作按鈕盒放置在機器右前部。

液壓系統設有油位指示。

5.1 管路 所有油路管：無縫鋼管連接高壓橡膠管，密封墊采用純銅材質。液壓系統高壓管路采用法蘭連接，防止管路泄漏，管路安裝時要進行酸洗鈍化處理。

5.2 油箱 :油箱為鋼板焊接結構，其上安裝有油位指示計，可對油位進行顯示，油箱安裝時要進行 酸洗、鈍化和防銹處理。

5.3 壓力顯示裝置 本機壓力顯示采用壓力表顯示。

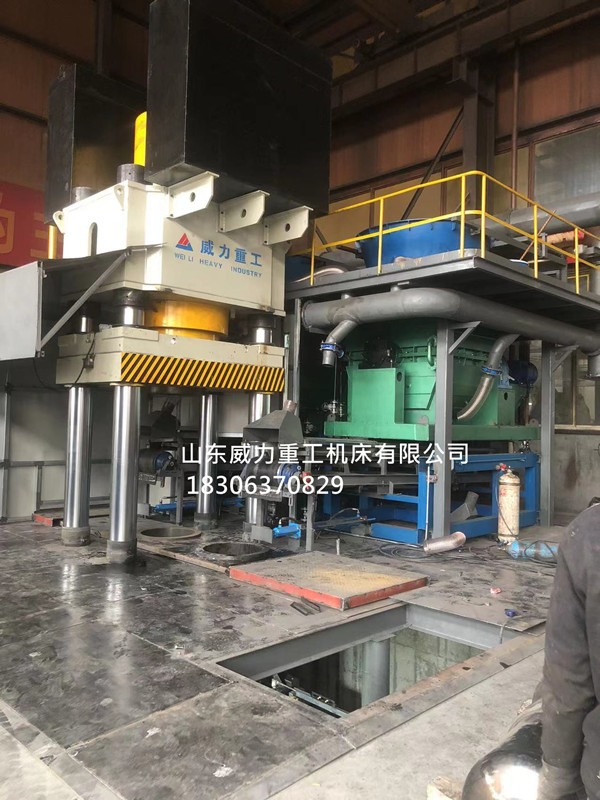

客戶現場安裝調試好的2000噸坩堝成型液壓機



2000噸三梁四柱液壓機工作環境：

環境溫度：0℃～40℃；

環境濕度：40％～95％；

供電電壓為：380V三相四線制，電壓波動范圍：380V±10%,50HZ。

設備使用介質：46#抗磨液壓油（用戶自備）。

安裝起吊設備及工具（用戶自備）

我公司液壓機發貨的時候都給客戶帶一套備用的易損件，具體設備備件及裝箱附件明細如下：
易損密封件（O型圈）          各 1套
地腳螺栓、螺母                各1套
