4000噸四柱液壓機_鐵路火車車廂門板沖壓機



　　鐵路火車車廂門板沖壓機是一種典型的液壓壓力機，既可以沖裁落料也可以拉伸成型，根據火車車廂門板規格不同，使用的液壓機噸位不同，本位為大家展示一款4000噸四柱液壓機壓1910mmx855mm火車車廂門板。



　　4000噸四柱液壓機型號YW32-4000T,三梁四柱結構，由主機、液壓泵站、電氣控制系統組成。下面就4000噸四柱液壓機詳情做下介紹。

4000噸火車廂板成型液壓機

　　一、4000噸四柱液壓機機器結構



　　1.1、液壓機機身采用三梁四柱式結構，上梁、中間滑梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整，具有良好的強度、剛度和精度保持性。



　　1.2、上梁、工作臺、滑塊等大件為鋼板焊接件，材料為A3鋼材，經計算機優化設計滿足強度和剛性方面的使用要求，采用二氧化碳?xì)怏w保護焊和手工電弧焊焊接并進行回火處理，消除內應力，滑塊下平面及工作臺上平面加工有“T”型槽以固定模具。



　　1.3、油缸;主油缸在上滑梁沿中心線布置，油缸依靠缸體臺肩及鎖母緊固于上橫梁孔內，主缸活塞桿下端用法蘭與滑塊緊固連接，油缸采用產品密封件。活塞桿采用產品碳素結構鍛鋼材料，活塞桿表面鍍硬鉻，不易磨損，壽命長，經久使用。



　　1.4立柱：材料為45#鋼，經調質處理、表面淬火，硬度為HRC45-55，表面鍍硬鉻，增加耐磨性能，螺母材料為45#鍛鋼，與立柱上的螺紋相配，鎖緊機身。



　　1.5、限位裝置：位于主機機身右側，無觸點接近開關控制上下極限位置，調節上下限位開關即調節滑塊上下運動位置。

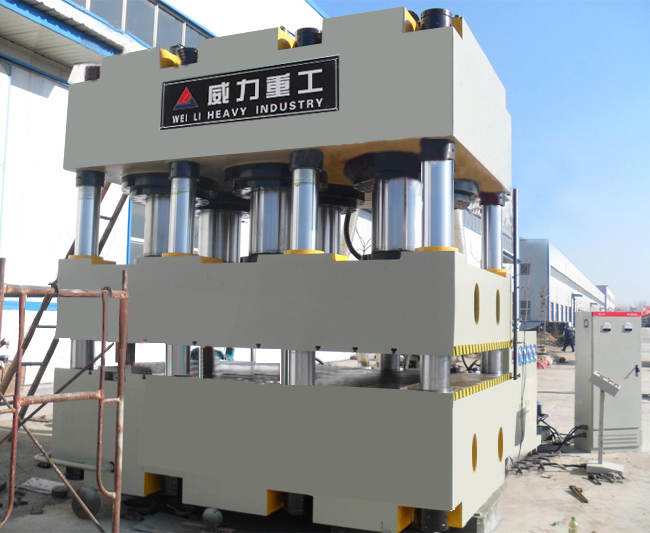

4000噸四柱液壓機圖片

　　二、4000噸四柱液壓機液壓系統



　　2.1、本機有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱等組成，動力機構中包括油液過濾，液位顯示等多種裝置。液壓控制系統的設計合理、安全、便于操作，采用合理的控制方式。



　　2.2、液壓系統采用二通插裝閥;具有體積小、機構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點。



　　2.3、主油泵為YCYI4-IB柱塞泵，隨著壓力變化而變化。



　　2.4、油箱為鋼板焊接件，焊后進行滲漏檢測合格，油箱側面開有清洗窗口。設有油標，采用封閉結構。



　　2.5、主要液壓管路采用法蘭連接，并設有布局合理的抗震管夾，以防止高壓管道的震動和泄露，管道安裝前進行酸洗和鈍化處理，以保證油液的清潔度。



　　2.6、壓力表：本機使用抗震壓力表，不易損壞。



　　2.7、壓力安全：插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油，使系統始終保持在設定壓力內，到達超壓保護作用。



　　2.8、濾油器：油液通過濾油器過濾進入二通插裝閥，進入A腔，更好的保持油液的清潔度。



　　2.9、冷卻系統：采用水冷循環冷卻裝置。

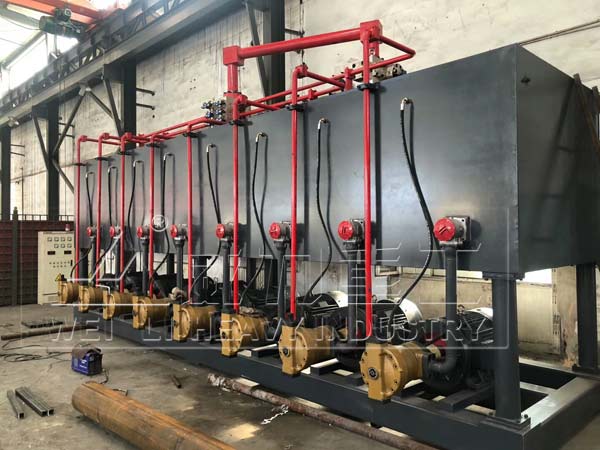

4000噸四柱液壓機泵站

　　三、4000噸四柱液壓機電氣系統



　　3.1、本機設有獨立的電器控制柜，電器控制系統部分采用PLC觸摸控制（PLC另加價）



　　3.2、電器控制系統部分可實現定程、定壓兩種工藝方式，壓機液體工作壓力、滑塊行程均可根據工藝需要進行調整，并具備保壓功能。



　　3.3、主電路配有斷路器，起到過流、短路保護，熱過載保護器、起到電機過載保護。



　　3.4、對壓機的各種信號，限位與壓力動作實現程序聯鎖;



　　3.5、設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關;



　　3.6、本機采用三相四線制，三相交流電源電壓為380V/50HZ,控制電路為交流220V，電磁閥控制電源為交流220V。



　　四、4000噸四柱液壓機操作系統



　　4.1、可實現手動、半自動及全自動操作方式。



　　4.2、調整(點動）；操作相應的功能按鈕完成相應的動作，每按一次按鈕完成相應動作的一次點動，主要用于設備調整及更換模具時。



　　4.3、調整(點動)：操作相應的功能按鈕完成相應的動作，每按一次按鈕完成相應動作的一次點動，主要用于設備調整及更換模具時。



　　4.4、半自動：按壓工作按鈕，完成一次工藝循環（半自動動作也可跟據用戶要求設定）。



　　4.5、滑塊行程由行程控制裝置調整。



　　五、4000噸四柱液壓機首次運轉過程中應注意哪些事項：



　　5.1、液壓油加至液位計中間位置；



　　5.2、接入三相四線（另外最好有接地）；



　　5.3、開機運轉觀察電機是否順時針運轉（以電機尾端觀察風葉轉動方向）；



　　5.4、設備在運轉過程中，雙手嚴禁處于滑塊壓制區域，確保安全生產（可通過另加光柵保護確保安全）；



　　5.5、設備在首次運轉過程中，滑塊滿行程往復運動三次后，再進入正常生產。
