5000噸四柱液壓機滕州5000噸液壓機廠家
5000噸四柱液壓機型號為YW32-5000T,四柱架構，本系列液壓機是通用性壓制設備，適用于可塑性材料的壓制工藝。如粉末制品成型、塑料制品成型、冷（熱）擠壓金屬成型、薄板接伸以及沖壓、彎曲、翻邊、校正等工藝。本系列液壓機除具有上述功能外，頂出缸還具有頂出、延時、自動退回等功能。

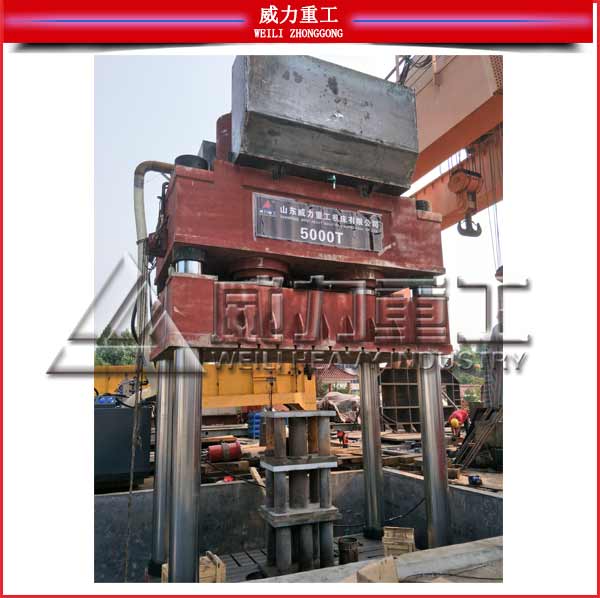

5000噸四柱液壓機裝配圖
一、主要機械部件、機構：
1.1機身采用三梁多柱式結構，上梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整，具有良好的強度、剛度和精度保持性。
1.2上梁、工作臺、滑塊等大件為鋼板焊接件，經計算機優化設計，其強度、剛性、結構、防變形性等均滿足標準和使用要求，且有充裕的安全系數；采用二氧化碳?xì)怏w保護焊加手工電弧焊焊接，焊接質量達到要求，通過時效震動處理消除變形應力。
1.3滑塊：箱形結構的鋼板焊接件，四柱導向孔處導向套材料為納米分子復合材料，具有良好的耐麼性和精度保持性。滑塊下平面有T形槽用于安裝模具。
1.4上梁：箱形結構的鋼板焊接件，內裝有主工作油缸，上面裝有充液油箱等。
1.5工作臺：鋼板焊接結構件，與上梁、滑塊通過立柱連成主機。
1.6油缸：采用五缸設計，布置在上橫梁孔內，采用雙道進口密封圈密封，導向部分采用焊銅處理，密封好耐磨性強，油缸體的材料為45號鍛鋼，鍛件為3級（GB/13315-1991）鍛件經過超聲波探傷檢測合格，調質處理硬度合格。
1.7工作臺下方有頂出裝置，主要用于頂出、退料等工藝，也可用于反拉伸制件的成型工藝。
1.8立柱：材料為45#鍛鋼，經調質處理，表面鍍硬鉻，增加耐磨性能，硬度合格。
1.9螺母材料為45＃鍛鋼，與立柱上的螺紋相配，鎖緊機身。
1.10限位裝置：位于主機機身右側，行程開關控制上下極限位置，調節上下限位開關即調節滑塊上下運動位置。

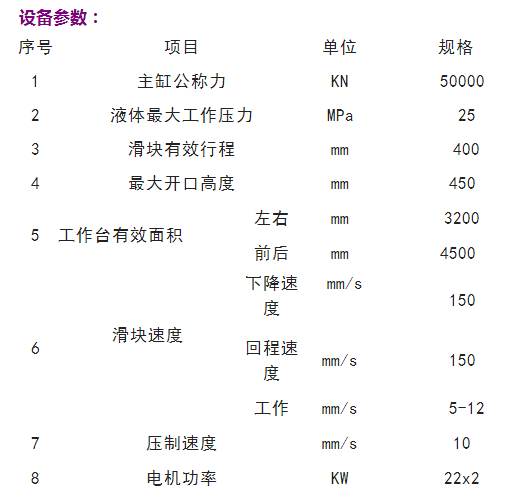

5000噸四柱液壓機主要技術參數
可選配附件:
⑴沖裁緩沖裝置
⑵移動工作臺
⑶光幕安全保護裝置
⑷冷卻裝置
⑸換模具有浮動導軌和滾動托架
⑹觸模式工業顯示屏
⑺打料裝置（液壓機和機械式）
⑻工作燈
⑼PLC可編程序控制系統

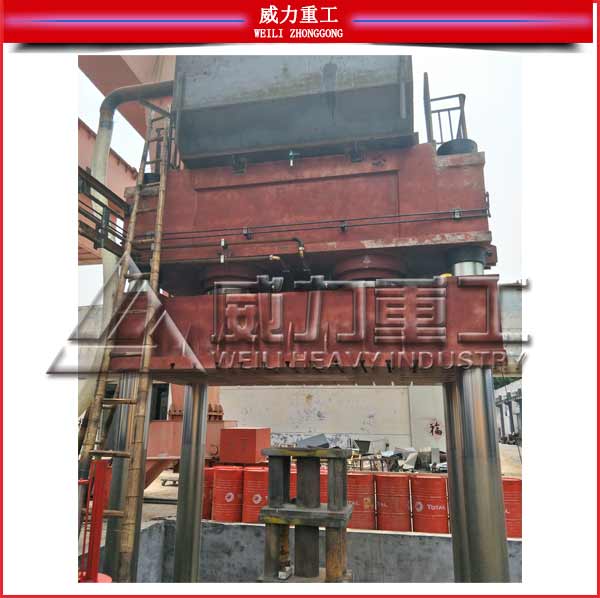

5000噸液壓機光機
5000噸四柱液壓機主要性能：
⑴計算機優化結構設計，結構，簡單、經濟、實用。
⑵液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連接管路與泄漏點。
⑶獨立的電氣控制系統，工作可靠，動作客觀，維修方便。
⑷采用按鈕集中控制，具有調整、手動和半自動三種操作方式。
⑸通過操作面板選擇，可實現定程、定壓二種成形工藝，并具有保壓延時等功能。
⑹滑塊的工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。

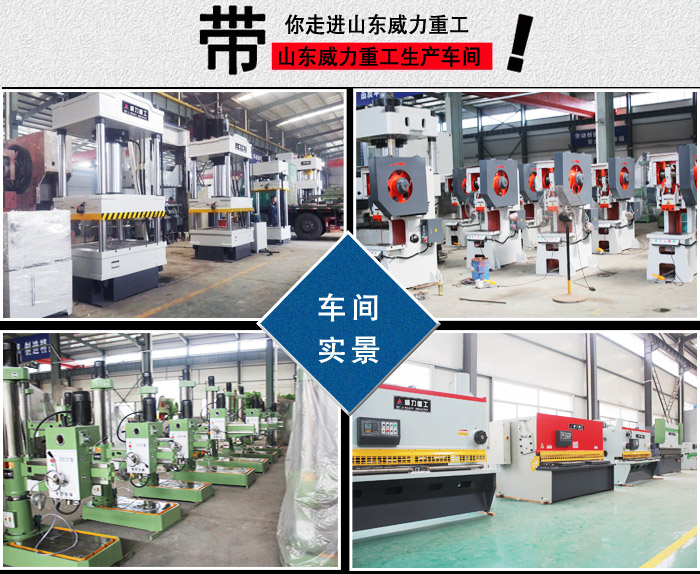

滕州5000噸液壓機廠家
5000噸液壓機廠家山東威力重工機床有限公司主要生產：四柱液壓機、油壓機、不銹鋼水槽拉伸機、SMC整體衛浴成型液壓機、封頭拉伸機、門面壓花機、不銹鋼壓花機、粉末制品成型機等液壓設備，可根據客戶要求定做，成品區存有標準設備現貨，公司擁有過硬的技術團隊，資深工程師專業設計，3D三維效果圖模擬，可提供技術支持及技術咨詢，歡迎新老客戶及海外有人前來洽談、考察。更多5000噸四柱液壓機5000噸框架式液壓機價格參數咨詢?cè)?jīng)理18306370829.
