三梁四柱液壓機一般適用于金屬材料的拉伸、沖裁【可選用沖裁緩沖裝置】、彎曲、翻邊、冷擠壓等各種沖壓工藝，還使用于校正、壓裝、粉末制品和磨料制品的壓制成型以及塑料制品、絕緣材料的壓制成型。今天為大家介紹安徽客戶定做的威力重工牌500噸鍋碗瓢盆拉伸液壓機（帶液壓墊）。

500噸拉伸液壓機（帶液壓墊）

　　拉伸液壓機帶液壓墊的好處是：為提高拉伸工藝的成功率,拓寬拉伸工藝的適用范圍以及簡化薄板沖壓的模具結構,此類液壓機在常規單動薄板沖壓液壓機基礎上增設一個含于滑塊內部的液壓墊.本結構液壓機將頂出、落料、拉下功能集成于一個上液壓墊,同時配合下液壓墊使用提高拉伸件的產品質量,降低廢品率.

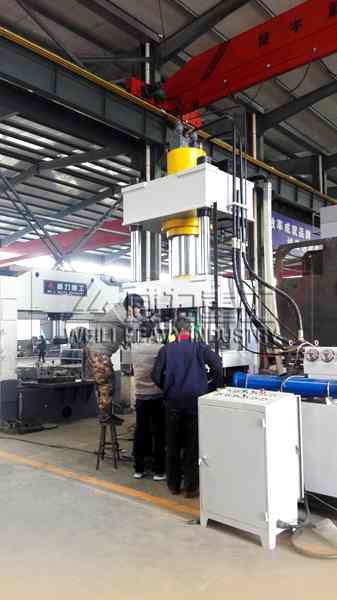

　　500噸鍋碗瓢盆拉伸液壓機車間實物圖

500噸拉伸液壓機車間實物展示

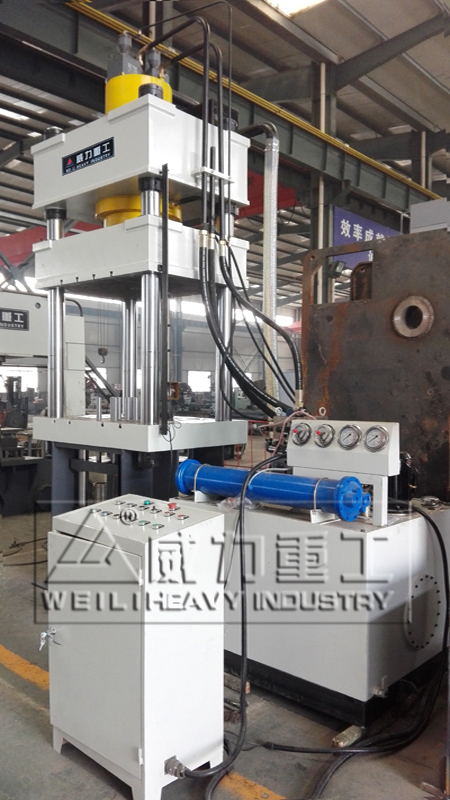

500噸拉伸液壓機側視圖

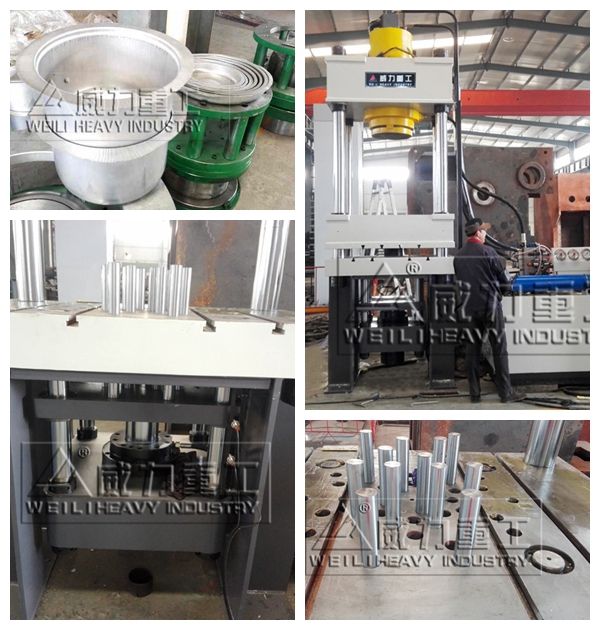

客戶對500噸拉伸液壓機進行試機打樣

　　YW32-500T三梁四柱液壓機技術參數

技術參數			YW32-500T	YW32-500A
公稱壓力			5000	5000
滑塊行程			350	400
滑塊速度	空程		100	100
	工作		7-15	7-15
	返程		80	80
開口高度			1200	1200
工作臺有效尺寸		左右	1250	1400
		前后	1160	1400
電機功率			15	30

　　500噸四柱液壓機液壓缸工藝：



　　1.缸底、鋼筒、活塞、活塞桿整體鍛打，材料：45#鋼。



　　2.活塞導向套、支撐導向環鑲注磷銅代替?zhèn)鹘y(tǒng)的尼龍材料，大大的提高了導向的穩定性和耐磨性。



　　3.活塞桿離了氮化，表面滲碳淬火，深度：0.03mm~0.04mm，電鍍硬鉻，層厚0.04mm~0.05mm。



　　4.立柱采用45#中碳鋼，進行調質處理，表面淬火處理，電鍍硬鉻層厚0.04mm~0.05mm。

　　500噸液壓機液壓系統選配：



　　1.手動集成系統：型號YN32—160HXCV生產廠家：山東濟寧金易德機械有限公司



　　2.柱塞泵：型號：40YCY14—1B生產廠家：江蘇啟東宏達高壓油泵公司



　　3.電機：型號7.5Kw立臥兩用—4極生產廠家：南京環球電機有限公司



　　4.充液閥：型號：CF—50生產廠家：江蘇如皋白蒲鑄造有限公司



　　5.電器：生產廠家：德力西



　　6.行程開關：生產廠家：德力西



　　7.液壓油缸：盲孔鍛打



　　8、密封圈：沈陽通用



　　9.壓力表：指針式杭州儀表廠

　　500噸鍋碗瓢盆拉伸液壓機整機性能



　　1.機身由上橫梁、活動橫梁、下橫梁，4根立柱組成。進行去應力處理，缸體采用45#鍛件。活塞桿50#鍛鋼離子氮化。硬度達到HRC45-50



　　2.液壓系統采用國內進步的二通插裝閥集成系統布局合理，結構緊湊、振動小、泄漏少、過油通徑大、噪音小等特點。



　　3.機器配備電動、半自動兩種工藝方式。采用按鈕集中控制。本機器的工作壓力，壓制速度和行程范圍可根據需要在規定范圍內任意調節



　　山東威力重工機床有限公司專業生產四柱液壓機、油壓機、壓力機，可根據客戶要求定做各種規格產品，并提供配套的電器原理圖、液壓原理圖、地基圖等，所有機器都包含免費上門安裝調試。需要的朋友可以致電（0632-5681708,183-0637-0829（微信號同手機）咨詢。
