10噸單臂液壓機整機簡介



　　YW41-10T單臂液壓機也叫單柱油壓機或者單柱液壓機，該機是山東威力重工機床有限公司為客戶量身定做的壓制“爐澆口芯子”專用液壓機，由于噸位小，所以也稱為小型液壓機。

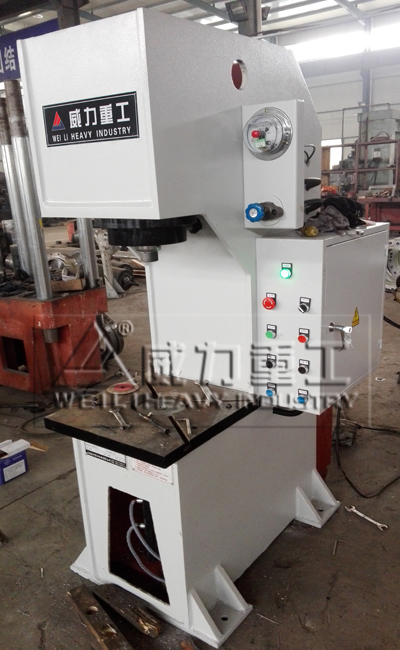

YW41-10T單臂液壓機

　　10噸單臂液壓機機身為“C”型單臂式結構，采用全鋼板焊接，焊接后通過回火時效處理，確保機身永不變形。液壓系統位于機身內，外型美觀，操作方便。主要適用于金屬制品拉伸、成型等工藝，亦可加工非金屬材料，粉末冶金制品的壓制，特別適用于軸類零件的校正，套類零件的壓裝以及金屬制品的整形、切邊等工藝。

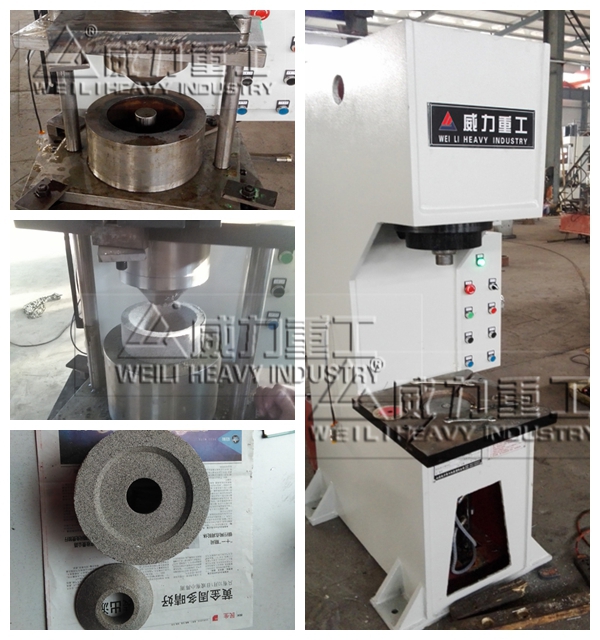

　　                                                                                                                               客戶打樣產品（爐澆口芯子）




　　10噸單臂液壓機主要技術參數

型號：YW41-10T    系統壓力：20mpa    工作臺有效面積：450x450（mm）    工作壓力：16mpa    液壓缸很大行程：260mm    開口高度：400mm

　　10噸單臂液壓機可選裝的附件或功能:



　　1.輔助工作臺



　　2.精密校直系統



　　3.光電保護裝置



　　4.觸摸式工業顯示屏



　　5.比例調速系統



　　6.液壓系統加熱、冷卻裝置



　　7.打料裝置



　　8.PLC可編程控制器

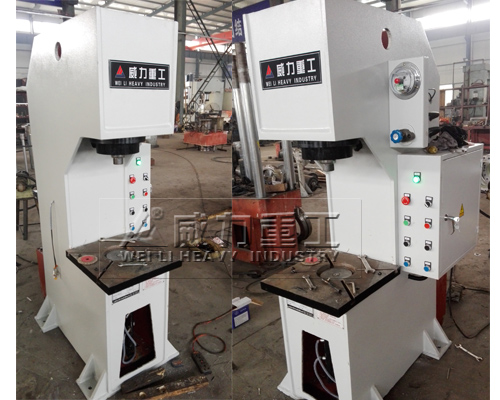

10噸小型單臂液壓機

　　單臂液壓機的安裝和調試步驟



　　1、安裝：本單柱液壓機主機和液壓控制集成一體裝運，隨機出廠的有使用說明書、裝箱單及附件。



　　機器到廠后，檢查文件及附件等，機器吊運時要注意安全。本單柱液壓機應安裝在干燥無粉塵污染的混凝土之上，工作臺部分保持水平安裝，整機穩定無震動。然后連接油缸與液壓控制部分的油管，調整主機工作臺水平即可工作。



　　由于運輸震動，應檢查各部分是否松動，用相關工具重新緊固。



　　油箱內注入已過濾的N46號抗磨液壓油或N46號低凝液壓油。檢查電器設備是否完好。



　　2、試車：開機前必須了解本機的結構原理及性能，開機前應使電動機點動2-3次確定無異常時才能正常運轉，應注意電動機的旋轉方向是否正確。如反向，請對調其中二相電源線即可。



　　第一次試車及每次更換液壓油均要把溢流閥壓力調至很小值，待油泵運轉正常后，稍微調高壓力（活塞桿上下可移動即可）使活塞上下全程運動幾次以排凈系統內空氣，然后才可以試壓工作。

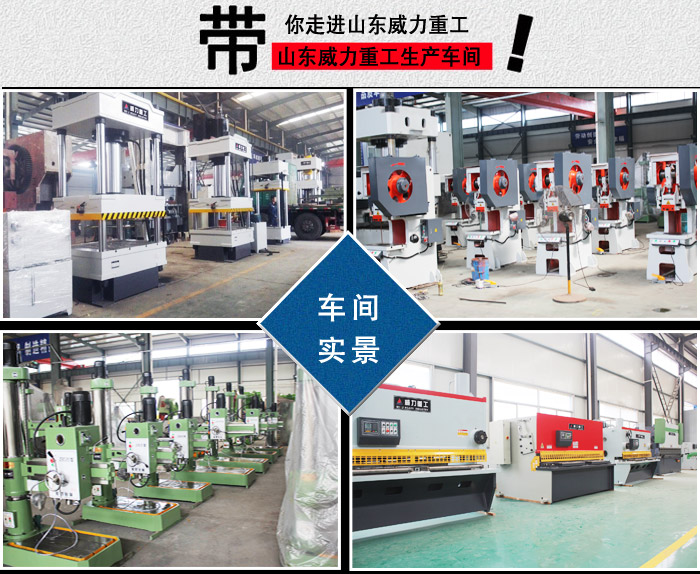

威力重工生產車間實景
