一、產品概述：

1、EST-100M 第三代身份證讀卡器小模組采用身份證核驗專用小模塊，無需聯網，脫機即可讀取身份證芯片里面的全部身份信息。

2、EST-100M 身份證小模組性能強，支持多種通信方式，包括 USB 接口、TTL 串口、RS232 串口，可根據終端設備不同接口選擇對應型號使用。 身份證小模組支持個性化定制，包括天線板尺寸定制、接口定制等。

3、EST-100M 尺寸小，便于安裝，提供開放的應用程序接口（SDK 開發包），適用于自助機、排隊叫號機、機器人、人臉測溫一體機、訪客機、人 證機、通道閘機、門禁、圖書借閱終端、醫療終端、銀行終端等設備里面，安裝 靈活，固定方便。

二次開發支持：

Windows：支持 C、C#、C++、Delphi、Java，VC，VB，PB、Python 等語言二次開發；

Android：提供 Demo 開發源碼，可提供測試的apk；

BS 開發：支持 JSP、PHP、ASP、HTML、ASPX等WEB語言的二次開發，提供網頁瀏覽器的Demo；

Linux：支持；

單片機：支持，可提供串口底層通訊協議。

二、技術參數：

1、符合身份證閱讀器通用技術要求，兼容 ISO-14443（TYPE-B）標準；

2、工作頻率：13.56MHz（fc）；

3、天線能量輸出； a)天線表面磁場強度（Hmax）≤7.5A/m rms； b)天線表面法線方向 5cm 處電磁場強度（Hmin）≥1.5A/m rms；

4、通信接口：USB 、TTL 串口、RS232 串口 三種可選；

5、電源：USB 供電，DC5V/500mA(±5%)；

6、閱讀距離：0-5cm；

7、閱讀時間：USB600s；串口<1S；

8、適用于 WIN98/2003/XP/WIN7 平臺；

9、可用二次開發工具：VC/DEPHI/VB/PB 等；

10、具有電源自動保護設計；

11、平均無故障工作時間（MTBF）：大于 5000 小時；

12、使用環境： a)工作溫度：-20℃～55℃； b)儲運溫度：-30℃～65℃； c)相對濕度：20%～90%RH； d)大氣壓力：60KPa～110 Kpa；

廣東東信智能科技有限公司身份證模組PC端軟件應用圖

廣東東信智能科技有限公司身份證模組安卓端軟件應用圖

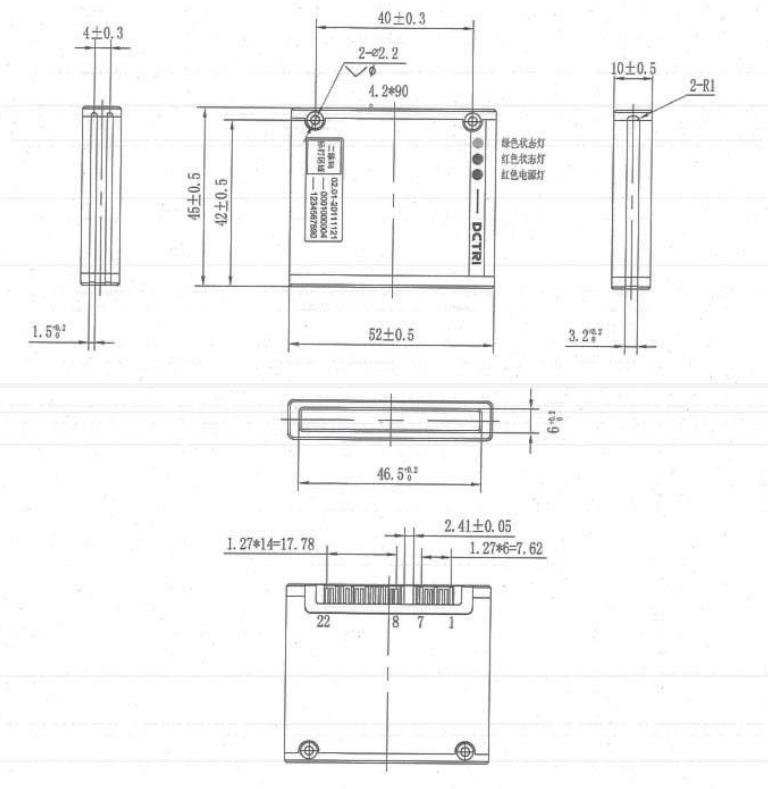

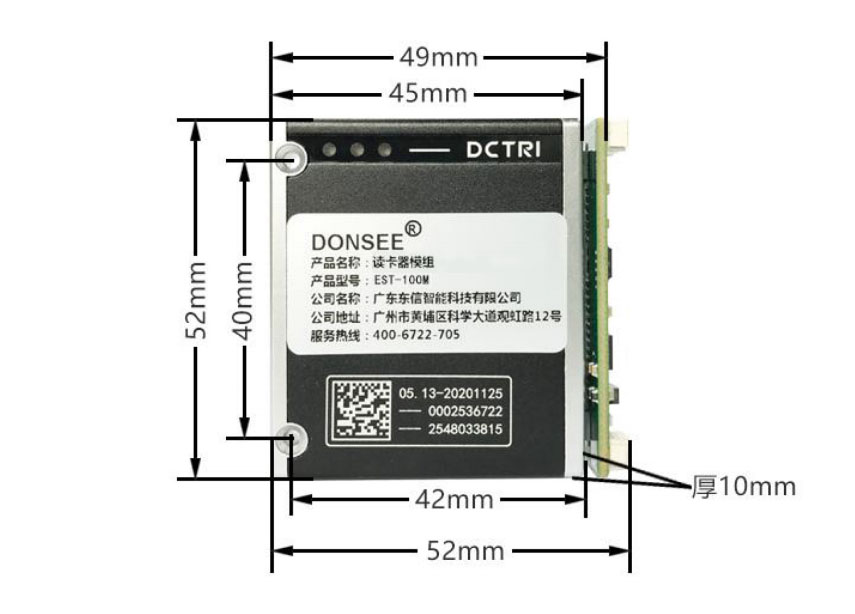

三、結構尺寸：

注意：預留空間一定要考慮插線位置

孔位標準：M2，孔位不帶螺紋

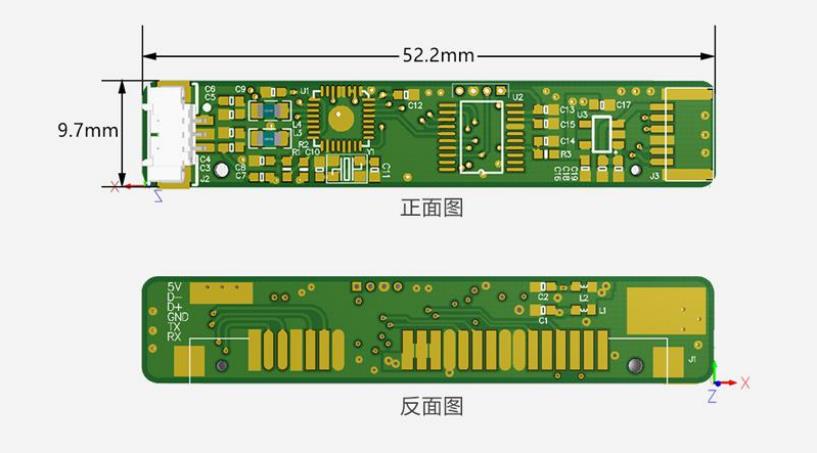

尺寸：52.2*9.7 mm

通信接口：同時支持 USB（5V）接口和 TTL 串口（5V 供電，3.3V 電 平），采用 6Pin 1.0 間距接頭

天線接口：3pin 1.25 間距接頭

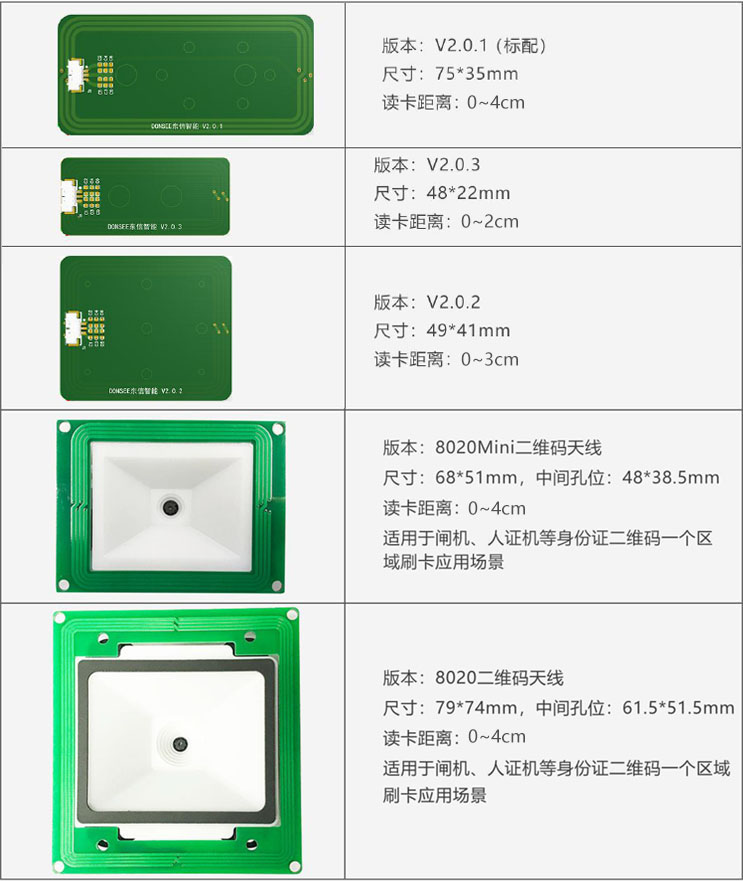

身份證小模組天線規格尺寸：

提供以下天線板尺寸： 49*41mm（標配） 48*22mm 75*35mm 其他尺寸天線板，可以根據客戶需求，批量定制。

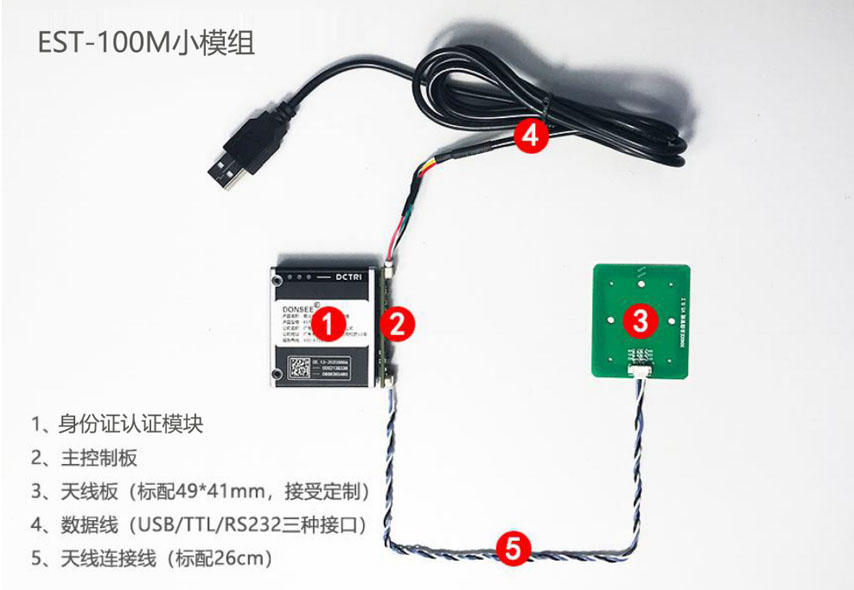

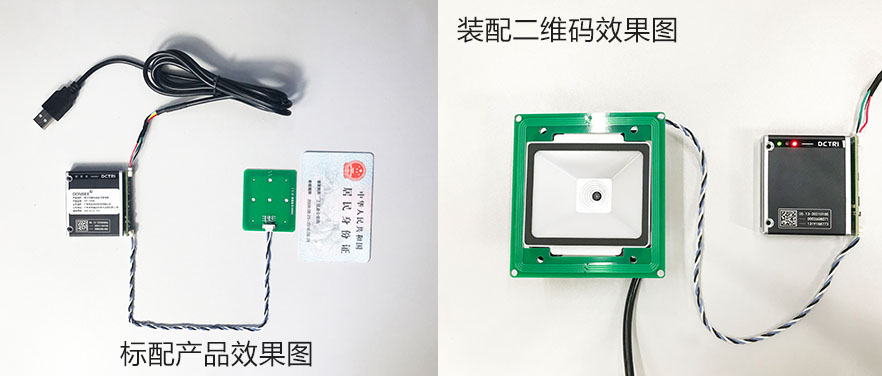

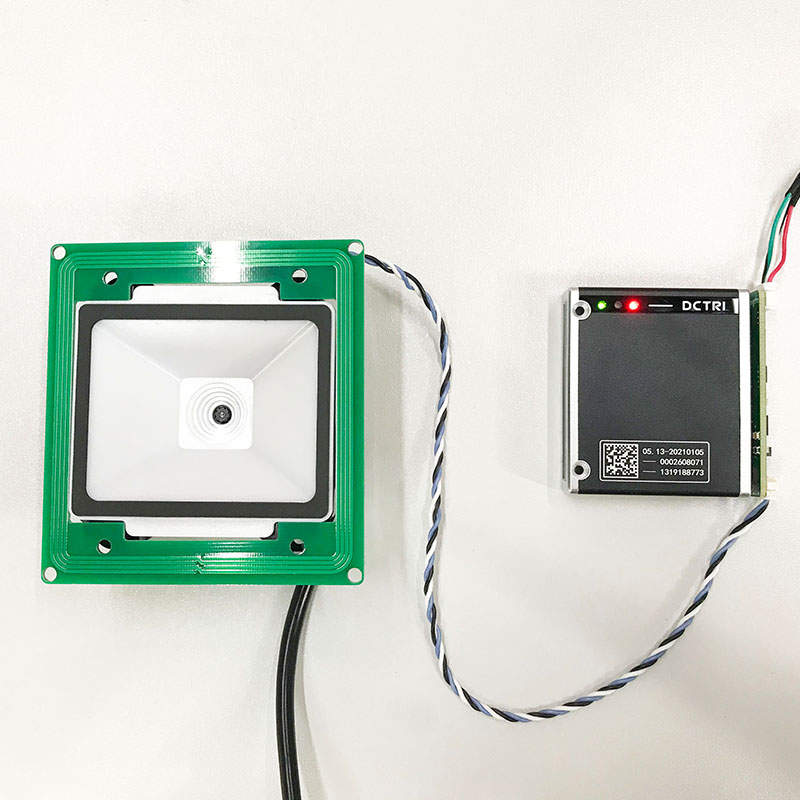

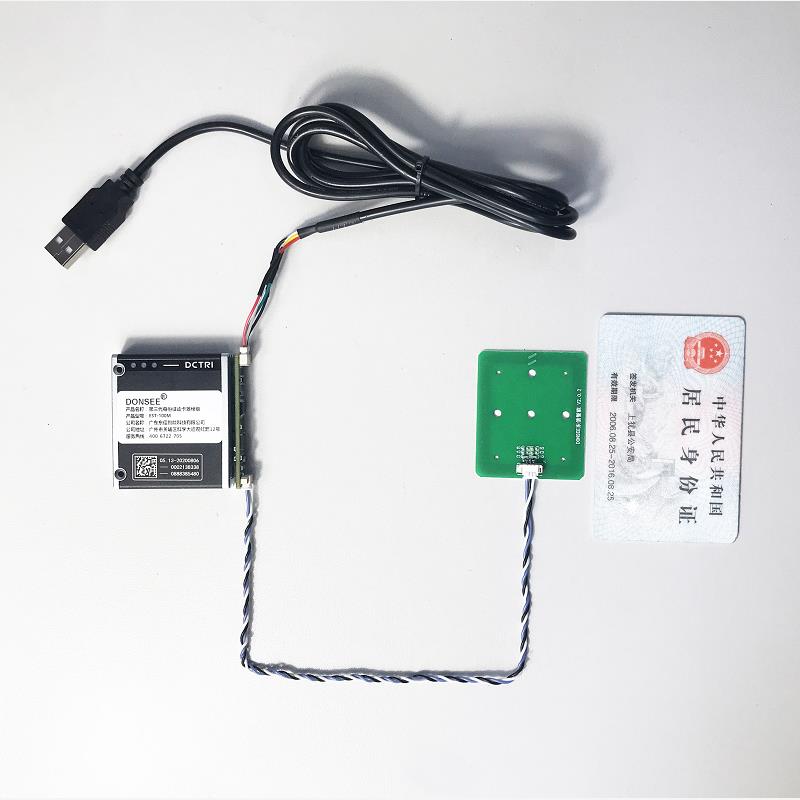

身份證小模組實物圖：

使用注意事項：

EST-100M第三代身份證讀卡器小模組是標準的信息化電子設備，應 按照正確的操作方法使用該設備，若使用不當會造成身份證模塊不能正常工作或 損壞設備，為避免不必要的損失，請在使用前詳細閱讀并特別注意以下事項：

●請小心輕放。嚴禁劇烈震動與撞擊，避免對設備造成不必要的損壞。

●在連接或取消與其他設備連接時，請將電源關閉，當模塊正在工作時， 請勿隨意移動或跌落。

●請勿使模組板子板受到浸泡、雨淋，長時間不使用時，請包裝好，防止 灰塵進入機器內。

●該產品在壽命終止需報廢處理時，應遵守國家及所在地方的法律法規要 求，進行安全、環保處置。解剖產品分類回收，亦可交經銷商或我單位聯系統一 處理。

●為 A 級產品，在生活環境中，該產品可能會造成無線電干擾。在這種 情況下，可能需要用戶對其干擾采取切實可行的措施。

●身份證讀卡天線周圍建議留 1-2cm 的空間，不要有其他金屬干擾、電 磁干擾等以免影響讀卡效果。

（*由于產品升級或其他原因，EST-100M第三代身份證讀卡器小模組產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
