四柱拉伸液壓機壓邊原理是怎樣的？



　　四柱拉伸液壓機工作時有個工藝叫浮動壓邊，比如說四柱拉伸液壓機壓封頭時，需要進行壓邊工藝。浮動壓邊是做拉伸用的，當主缸（上杠）下著下模具的浮動圈的時候，強行把下缸摁壓，下缸的油路就行倒流（通過溢流閥去控制下缸的壓力）這樣就叫做浮動壓邊。

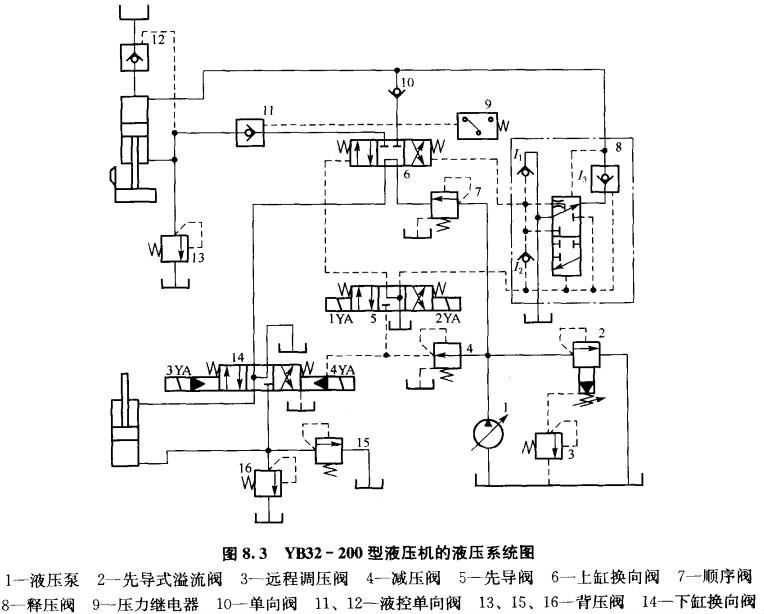

四柱拉伸液壓機 壓邊原理圖

　　我們可以根據四柱液壓機根據油缸的數量不同，分為單動薄板拉伸機和雙動薄板拉伸機，模具工作時需要對工件進行壓緊拉深。每次在壓力機上用模具作薄板拉深壓邊時，要求下滑塊上升到規定的位置實現上下模具的合模，使合模后的模具既保持一定的壓力將工作件夾緊，又能使模具隨上滑塊的下壓而下降(壓邊)。



　　這時，下缸換向閥圖上14號處于中位，由于上液壓缸的壓緊力遠遠大于下液壓缸向上的上頂力，上液壓缸滑塊下壓時下液壓缸活塞被迫隨之下行。上液壓缸下腔的油液進人下液壓缸上腔，以下液壓缸下腔的油液經下液壓缸溢流閥16流回油箱，這樣可以通過調整溢流閥16的開啟壓力值來調整所需的下液壓缸的上頂力。
